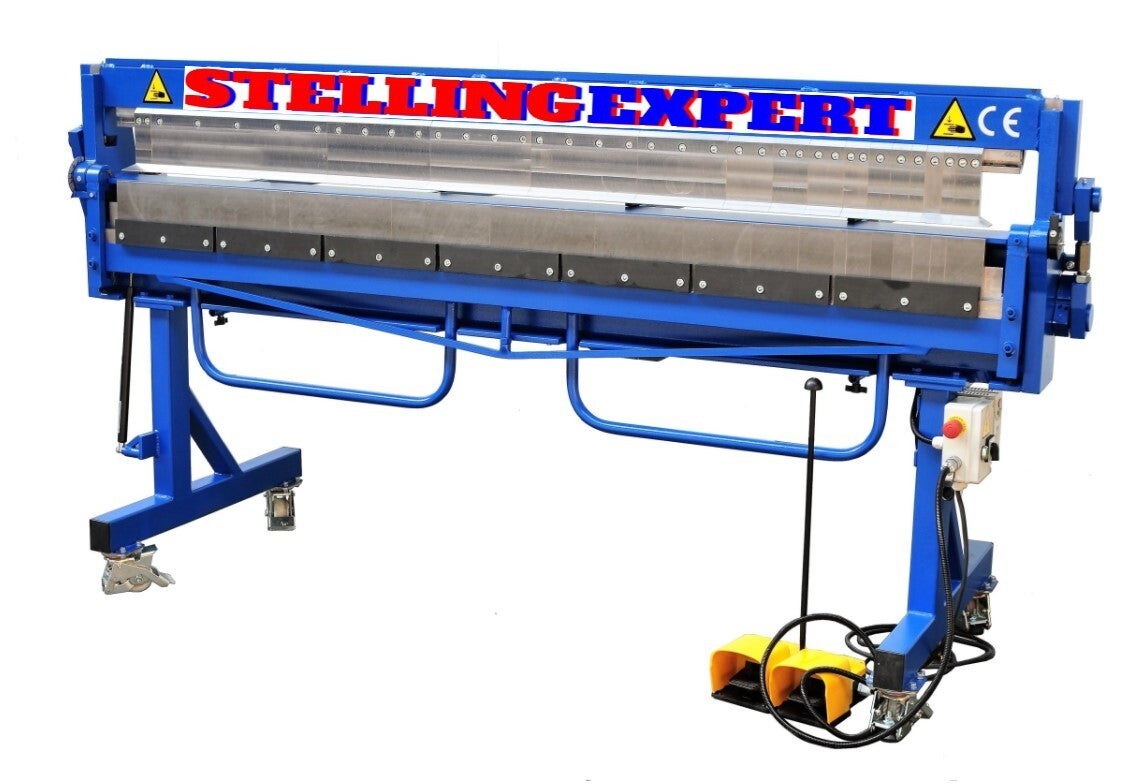

SEGMENT PLOOIBANK PSSE2000 / 1.2
SEGMENT PLOOIBANK PS2000 / 1.2 ELEKTRISCH BEDIEND
Werkbreedte 2100 mm
Te verwerken dikte 1.2mm
Een elektrisch bediende plooibank die vooral wordt gebruikt voor het uitvoeren van allerhande complexe plooiwerken met een plaatdikte tot 1.2mm, gootstukken zoals schoorsteenranden en vele andere moeilijke en complexe werkstukken.
De functionele structuur zorgt voor een groot gebruikscomfort en een breed scala aan praktisch gebruik.
Boven- en onderbalk voorzien van gesegmenteerde messen met afmetingen: 25/30/35/40/45/50/75/100/150 / 200/250/270/500 mm.
De messen zijn gemaakt van hoogwaardig staal waardoor de buigmachine jarenlang kan worden gebruikt met behoud van de juiste buigparameters.
De hoogte van de speling tussen de machinebasis en de bovenste messen is maar liefst 102 mm, de maximale buighoek is maar liefst 155 graden en de breedte van de buigbalk is slechts 20 mm, wat zich vertaalt in een zeer grote mogelijkheid van het maken van flitsen.
De stabiele en massieve constructie (apparaatgewicht 500 kg) zorgt voor een storingsvrij buigen van staalplaten tot een dikte van 1,2 mm.
Het ontwerp van de drukbalkaandrijving is beschermd door patent nr. 230852.
Technische parameters / uitrusting:
- - werkbreedte - 2095 mm
- - maximale dikte van het gebogen plaatwerk - 1,2 mm (voor Rm <400MPa)
- - maximale buighoek - 155 graden
- - breedte van de buigbalk - 20 mm
- - machinegewicht - 500 kg
- - gascilinder ter ondersteuning van het optillen van de buigbalk
- - elektrische aandrijving van de bovenste drukbalk met soepele regeling van de hef- en daalsnelheid
- - hoekbegrenzer (buighoekvergrendeling)

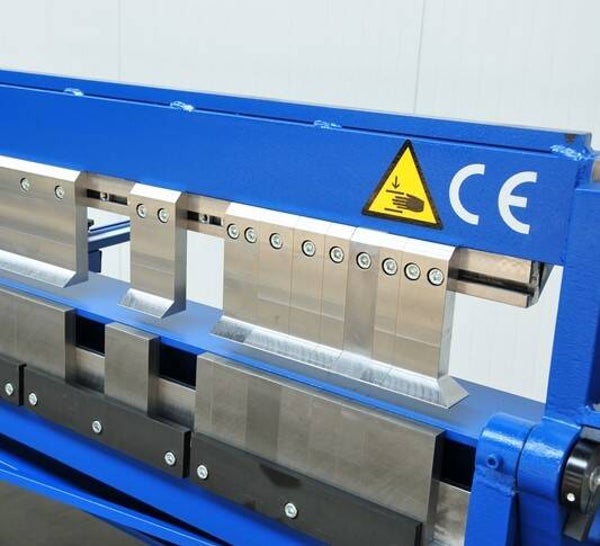

- - vervangbare segmentmessen voor onder- en bovenbalk

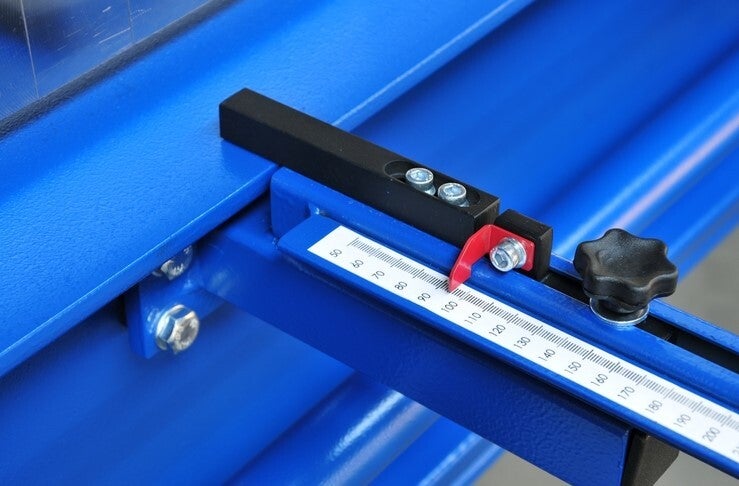

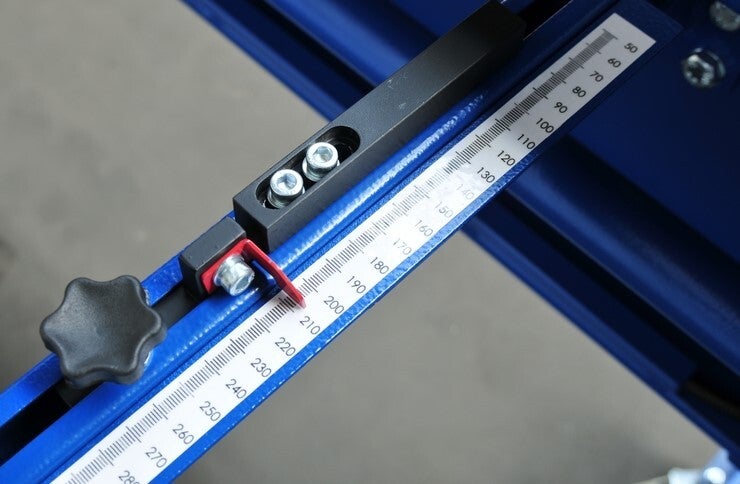

- - vier onafhankelijke aanslagen met millimeterschaal voor het instellen van de positie van het verwerkte materiaal, ook dienst doend als tafel
- - een gradenboog waarmee u nauwkeurig de hoek van een plaatbocht kunt bepalen
Afmetingen machine:
- hoogte - 1.250 mm
- breedte - 2.590 mm
- diepte - 990 mm
De belangrijkste werkelementen van de vouwmachine zijn 3 werkbalken: vast, druk en buigen.

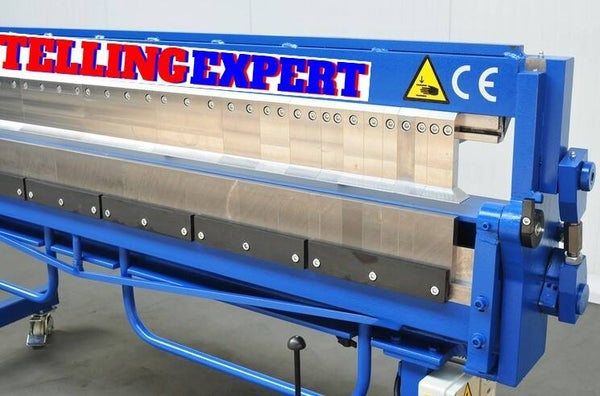

De drukbalk is uitgerust met verwisselbare segmenten die het mogelijk maken om zeer complexe werkstukken uit te voeren.
Het wordt bewogen door de voetschakelaars.

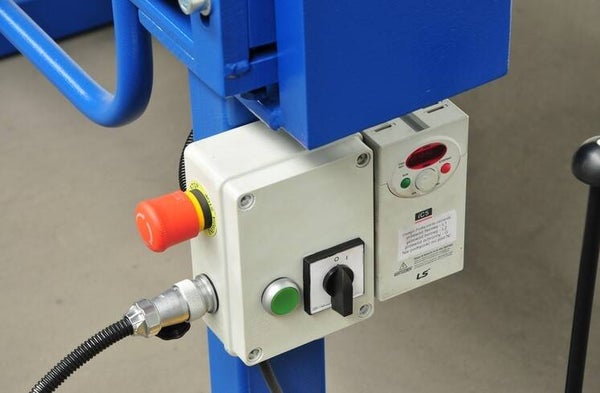

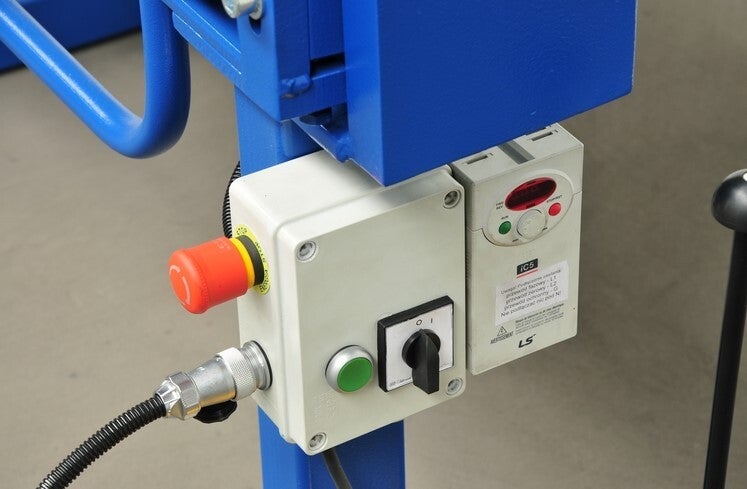

De elektrische aandrijving met de LG-omvormer maakt een traploze aanpassing van de snelheid van het heffen en dalen mogelijk.
De drukbalk is zo ontworpen dat het bovenste deel als geleider voor de cirkelschaar fungeert.
De buigbewerking wordt uitgevoerd door de buigbalk te roteren met behulp van een handgreep met een bepaalde hoekwaarde, ook uitgerust met vervangbare segmenten.
De gradenboog die aan de linkerkant van de vouwmachine is gemonteerd, toont de huidige buighoek van het vel, gezien vanaf de voorkant. Een gascilinder ondersteunt het heffen van de giek.
De buigbalk is in positie verstelbaar ten opzichte van de vaste balk.
Deze parameter beïnvloedt de buigradius van de plaat en de grootte hangt ook af van de dikte van de gebogen plaat.
De onderdelen van de buigmachine worden gemaakt op nauwkeurige CNC-bewerkingsmachines.
De vouwmachine is bedekt met een dubbele laag hoogwaardige verf - het schilderproces wordt uitgevoerd in een professionele, verwarmde en geventileerde spuiterij.

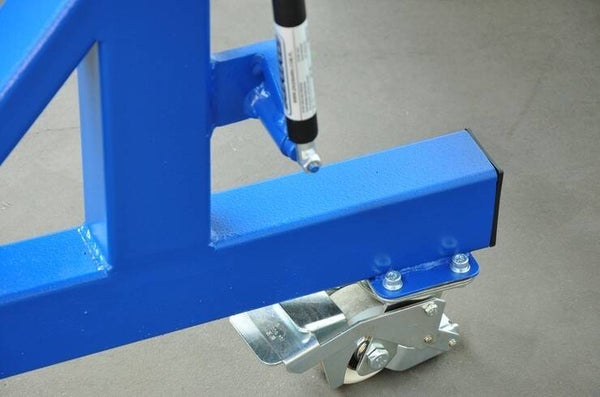

Opgelet de wielen op de foto zijn een extra optie en niet in de prijs inbegrepen
