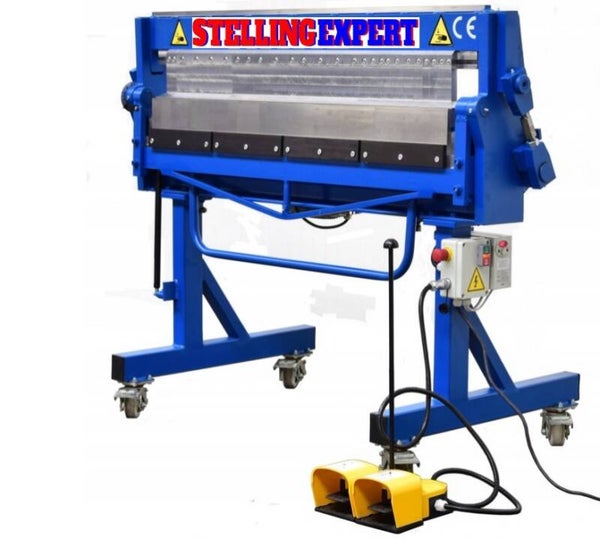

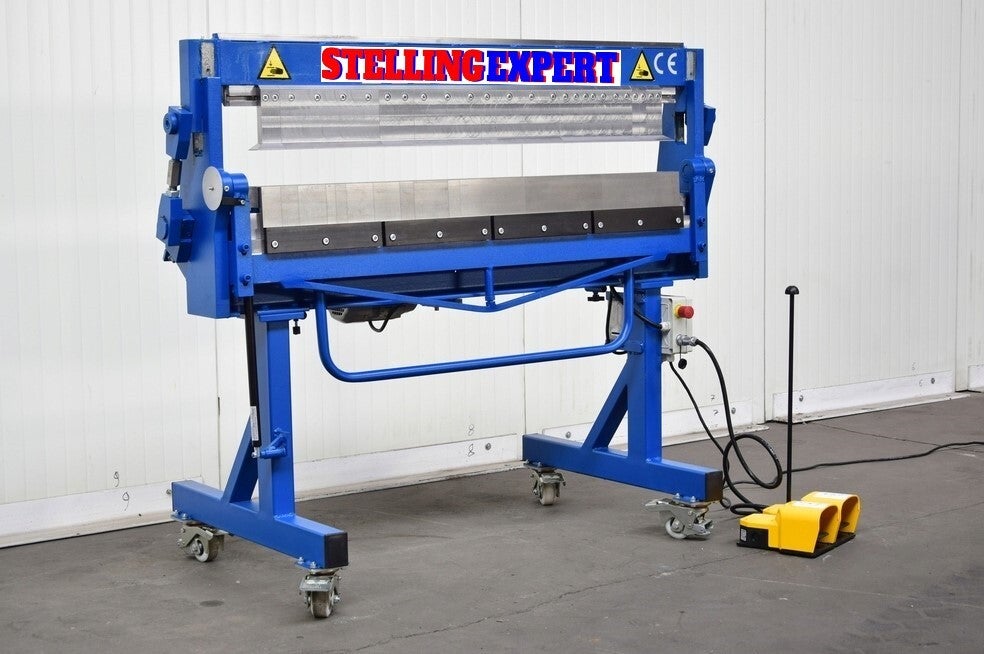

3D SEGMENT PLOOIBANK PSTE1270 / 2.0

€ 6.455,00

SEGMENT PLOOIBANK PST1270 / 2.0 elektrisch bediend

Werkbreedte 1270 mm

Te verwerken dikte 2.0mm

Een plooibank die vooral wordt gebruikt voor het uitvoeren van gootstukken zoals schoorsteenranden, carroserie onderdelen en vele andere complexe werkstukken.

De functionele structuur zorgt voor een groot gebruikscomfort en een breed scala aan praktisch gebruik.

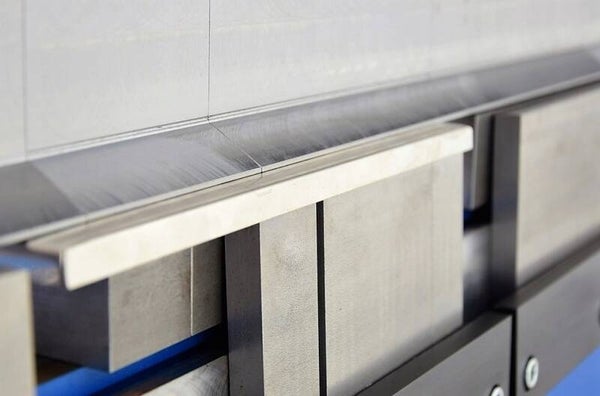

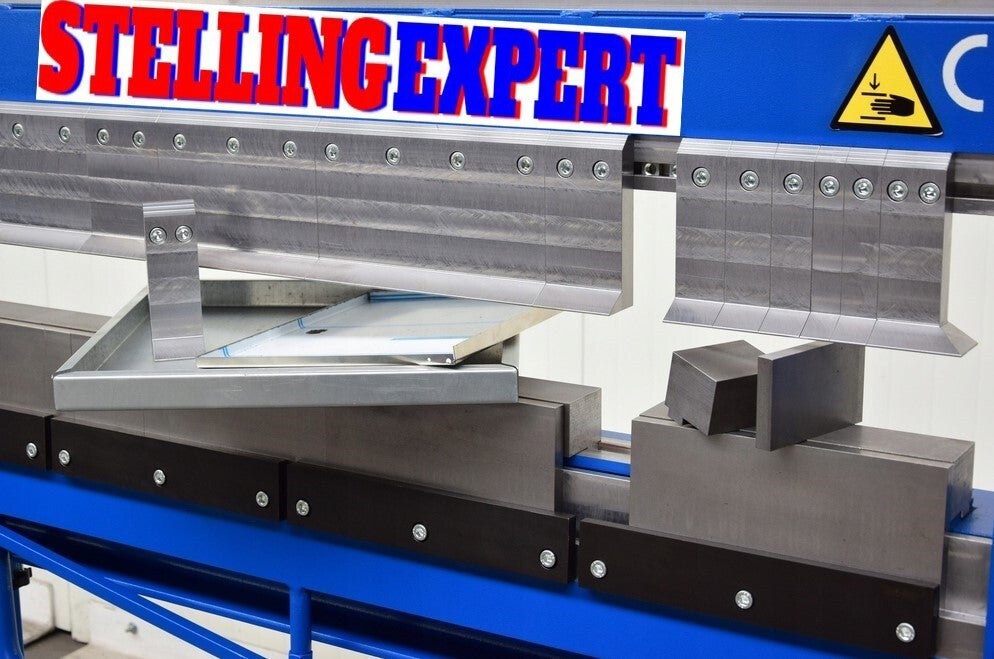

Boven-, onder- en buigbalken voorzien van gesegmenteerde messen met afmetingen: van 25 tot 270 mm.

De messen zijn gemaakt van hoogwaardig staal waardoor de buigmachine jarenlang kan worden gebruikt met behoud van de juiste buigparameters.

De vrije hoogte tussen het buigvlak en de bovenste messen is maar liefst 102 mm, tussen het buigvlak en de onderbalk is 49,5 mm, de maximale buighoek is maar liefst 155 graden en de breedte van de buigbalk is slechts 15 mm wat zich vertaalt in zeer grote mogelijkheden om diverse stukken te maken.

De stabiele en massieve constructie (machinegewicht 370 kg) zorgt voor een storingsvrij buigen van staalplaten tot een dikte van 1,2 mm. Het ontwerp van de drukbalkaandrijving is beschermd door patent nr. 230852.



Technische parameters / uitrusting:

  • werkbreedte - 1270 mm
  • maximale dikte van de gebogen plaat - 1,2 mm (voor Rm <400MPa)
  • maximale buighoek - 155 graden
  • breedte van de buigbalk - 15 mm
  • machinegewicht - 370 kg
  • gascilinder die het optillen van de buigbalk ondersteunt
  • elektrische aandrijving van de bovenste drukbalk met soepele regeling van de hef- en daalsnelheid
  • verwisselbare segmentmessen voor de onder-, boven- en buigbalk

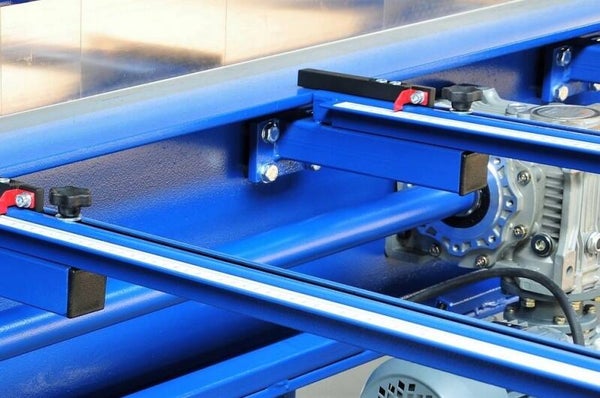

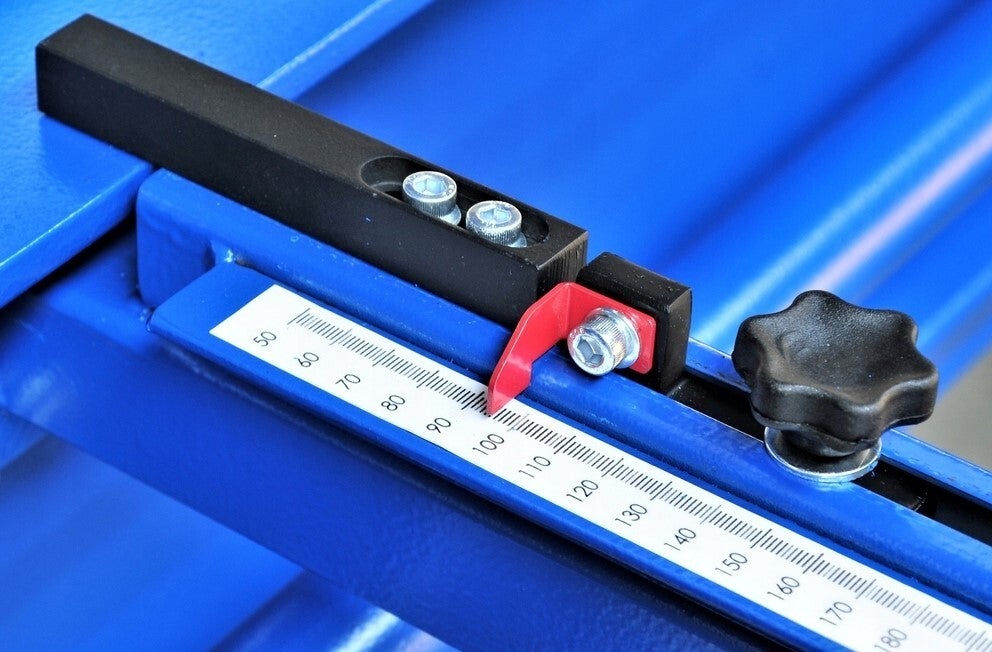

  • vier onafhankelijke aanslagen met millimeterschaal voor het instellen van de positie van het verwerkte materiaal, ook dienst doend als tafel
  • een gradenboog waarmee u nauwkeurig de hoek van een plaatbocht kunt bepalen

Afmetingen machine:

  • hoogte - 1.250 mm
  • breedte - 1.760 mm
  • diepte - 990 mm



De belangrijkste werkelementen van de vouwmachine zijn 3 werkbalken: vast, persen en buigen.

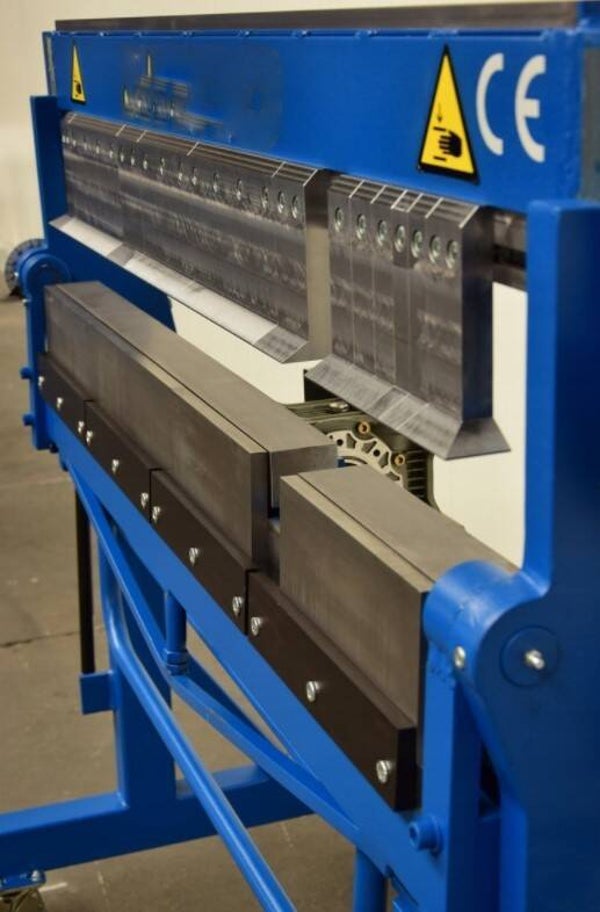

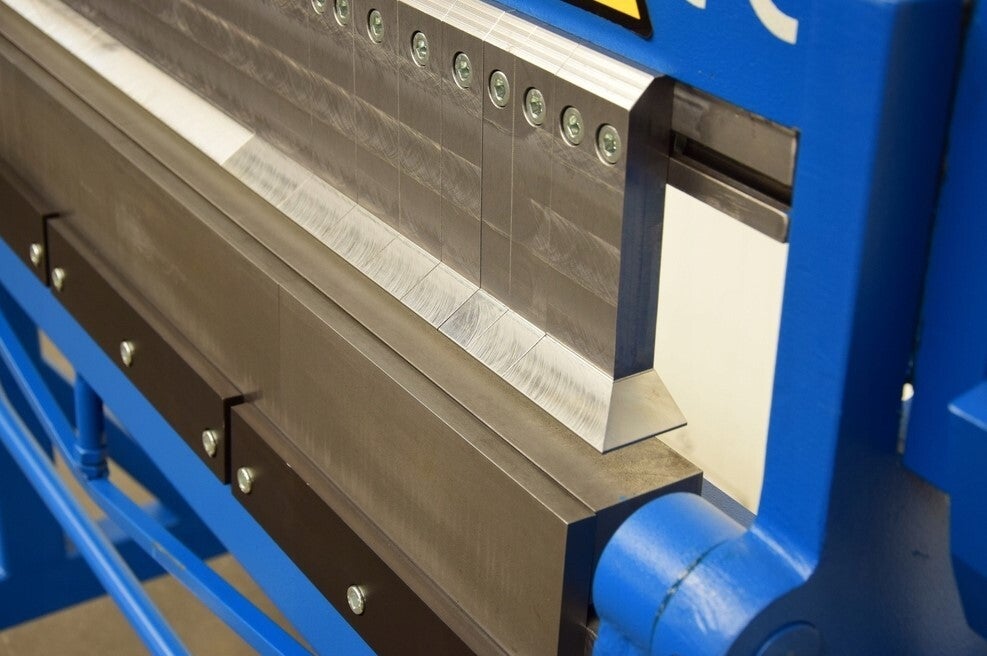

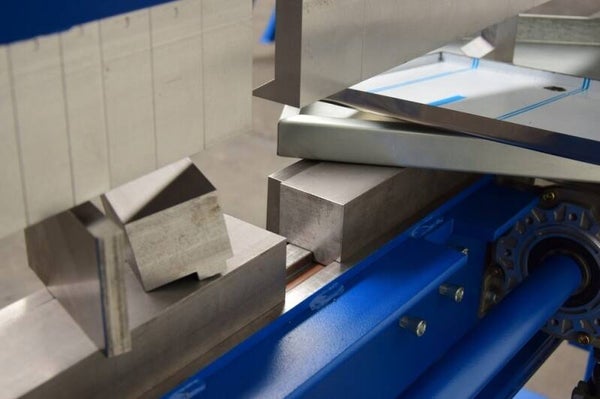

De drukbalk is uitgerust met verwisselbare segmenten die het mogelijk maken om zeer complexe gootstukken uit te voeren.

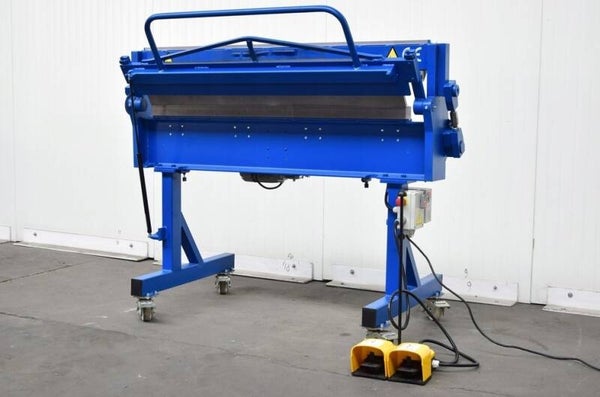

Het wordt bewogen door de voetschakelaars.

De elektrische aandrijving met de LG-omvormer maakt een traploze aanpassing van de snelheid van het heffen en dalen mogelijk.

De drukbalk is zo ontworpen dat het bovenste deel als geleider voor de cirkelschaar fungeert.

De vaste balk is tevens voorzien van verwisselbare segmenten, wat de functionaliteit van de machine aanzienlijk vergroot.

De buigbewerking wordt uitgevoerd door de buigbalk te roteren met behulp van een handgreep met een bepaalde hoekwaarde, ook uitgerust met vervangbare segmenten.

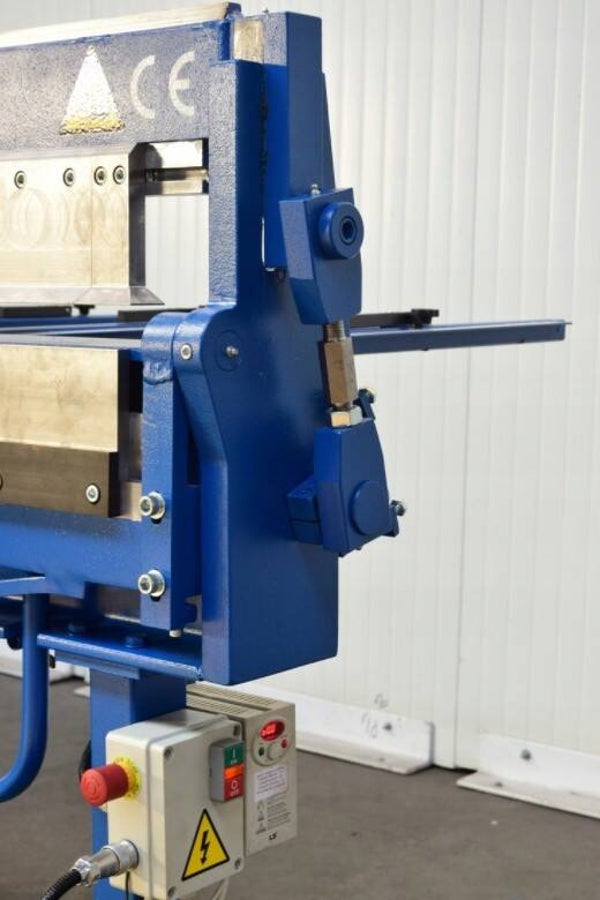

De gradenboog die aan de linkerkant van de vouwmachine is gemonteerd, toont de huidige buighoek van het vel, gezien vanaf de voorkant.

Een gascilinder ondersteunt het optillen van de buigbalk.

De buigbalk is in positie verstelbaar ten opzichte van de vaste balk.

Deze parameter beïnvloedt de buigradius van de plaat en de grootte hangt ook af van de dikte van de gebogen plaat.



De elektrische aandrijving van de drukbalk is eenfasig - gevoed door 230V.

De machine heeft een CE-conformiteitsverklaring

De onderdelen van de buigmachine worden gemaakt op nauwkeurige CNC-bewerkingsmachines.

De vouwmachine is bedekt met een dubbele laag hoogwaardige verf - het schilderproces wordt uitgevoerd in een professionele, verwarmde en geventileerde spuiterij.

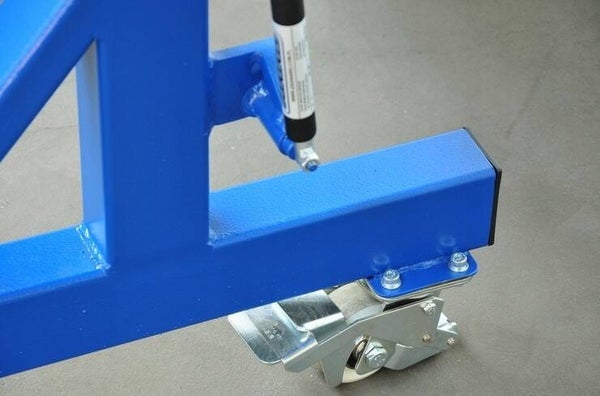

Opgelet de transportwielen dienen afzonderlijk bestelt te worden en zitten niet in deze prijs deze zijn een extra optie
