3D SEGMENT PLOOIBANK PST1270 / 2.0

€ 5.100,00

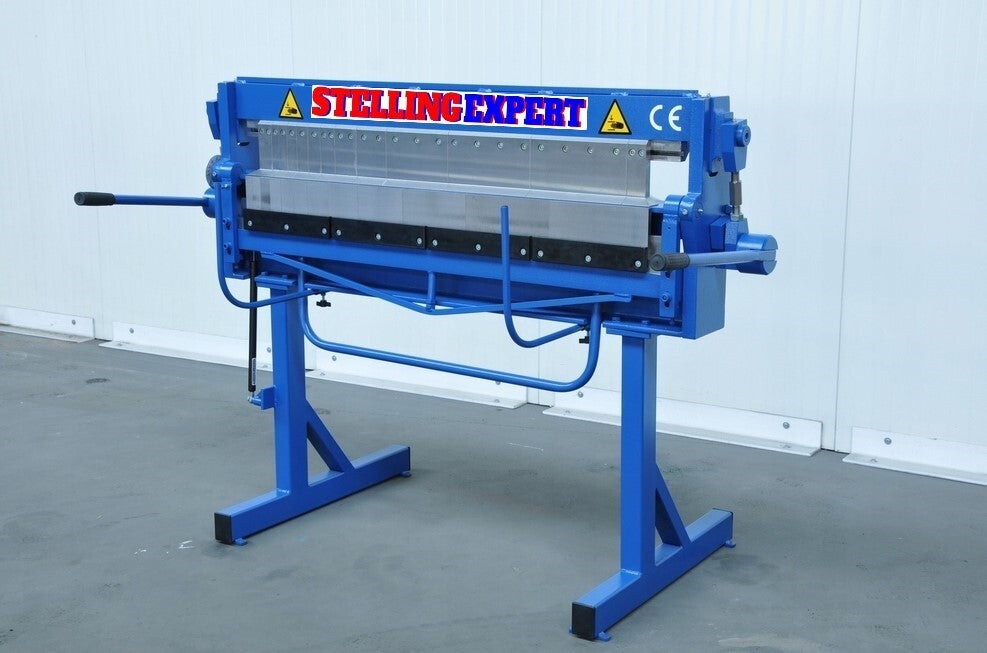

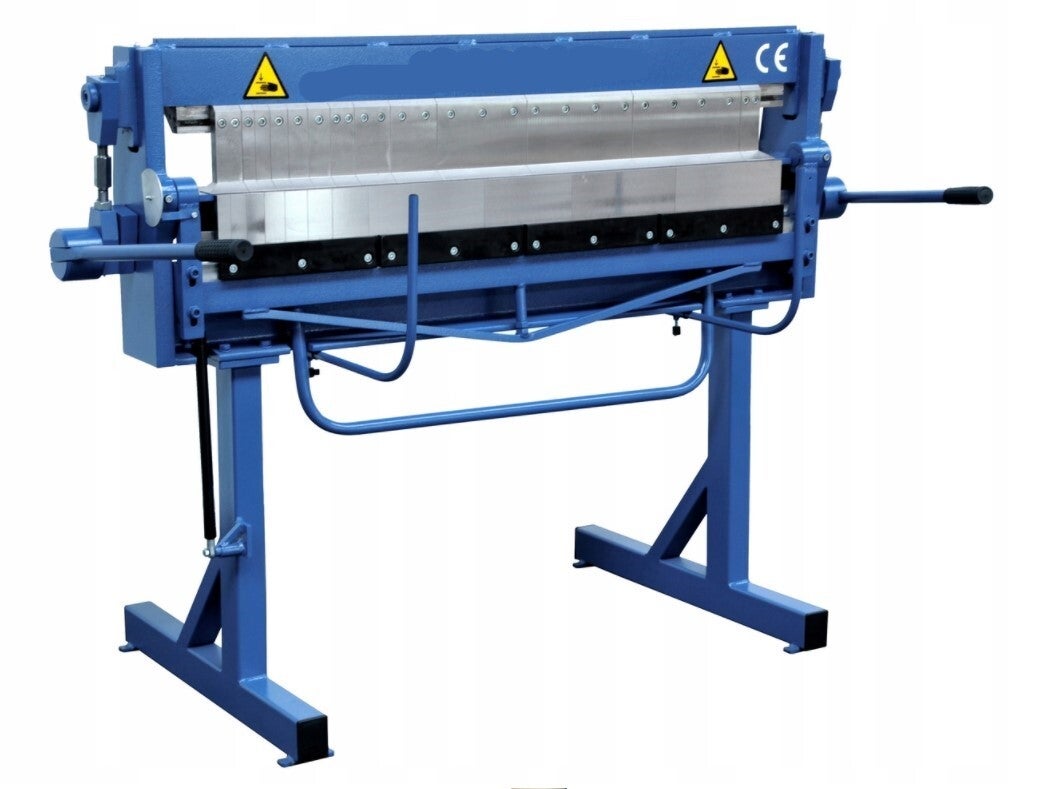

SEGMENT PLOOIBANK PST1270 / 2.0

Werkbreedte 1270 mm

Te verwerken dikte 2.0mm

Een buigmachine die vooral wordt gebruikt voor het uitvoeren van gootstukken zoals schoorsteenranden, randprofielen , carrosserie vormen en de meest complexe vormen.

De functionele structuur zorgt voor een groot gebruikscomfort en een breed scala aan praktisch gebruik.

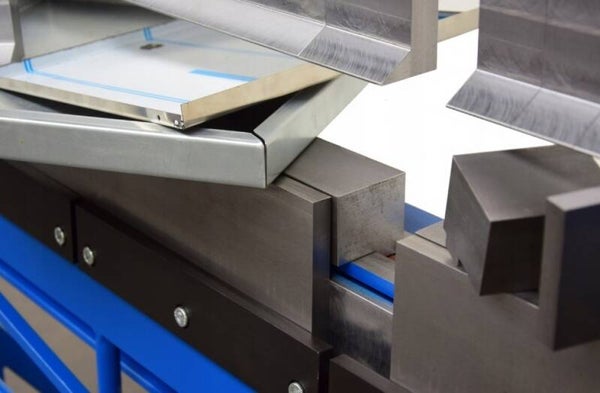

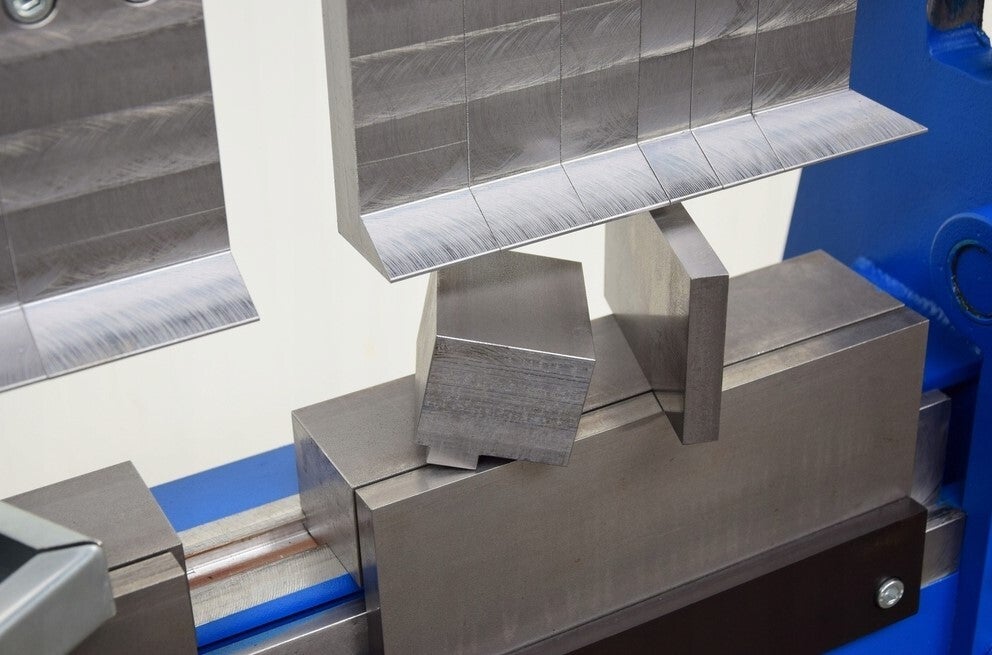

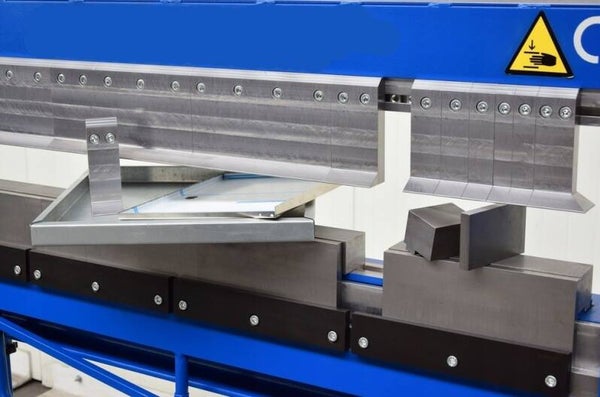

Boven-, onder- en buigbalken voorzien van gesegmenteerde messen met afmetingen: van 25 tot 270 mm.

De messen zijn gemaakt van hoogwaardig staal waardoor de buigmachine jarenlang kan worden gebruikt met behoud van de juiste buigparameters.

De vrije hoogte tussen het buigvlak en de bovenste messen is maar liefst 102 mm, tussen het buigvlak en de onderbalk is 49,5 mm, de maximale buighoek is maar liefst 155 graden en de breedte van de buigbalk is slechts 15 mm wat zich vertaalt in zeer grote mogelijkheden om diverse gootstukken te maken.

De stabiele en massieve constructie (machinegewicht 350 kg) zorgt voor een storingsvrij buigen van staalplaten tot een dikte van 1,2 mm.



Technische parameters / uitrusting:

  • werkbreedte - 1270 mm
  • maximale dikte van de gebogen plaat - 1,2 mm (voor Rm <400MPa)
  • maximale buighoek - 155 graden
  • breedte van de buigbalk - 15 mm
  • machinegewicht - 350 kg
  • gasfles die het optillen van de buigbalk ondersteunt
  • twee gascilinders die het optillen van de drukbalk ondersteunen
  • verwisselbare segmentmessen voor de onder-, boven- en buigbalk
  • een frame dat aan de achterkant van de machine is geïnstalleerd om het plaatwerk te ondersteunen
  • regels voor het snijden van plaatwerk
  • een gradenboog waarmee u nauwkeurig de hoek van een plaatbocht kunt bepalen

Afmetingen machine:

  • hoogte - 1.250 mm
  • breedte - 1.760 mm
  • diepte - 990 mm

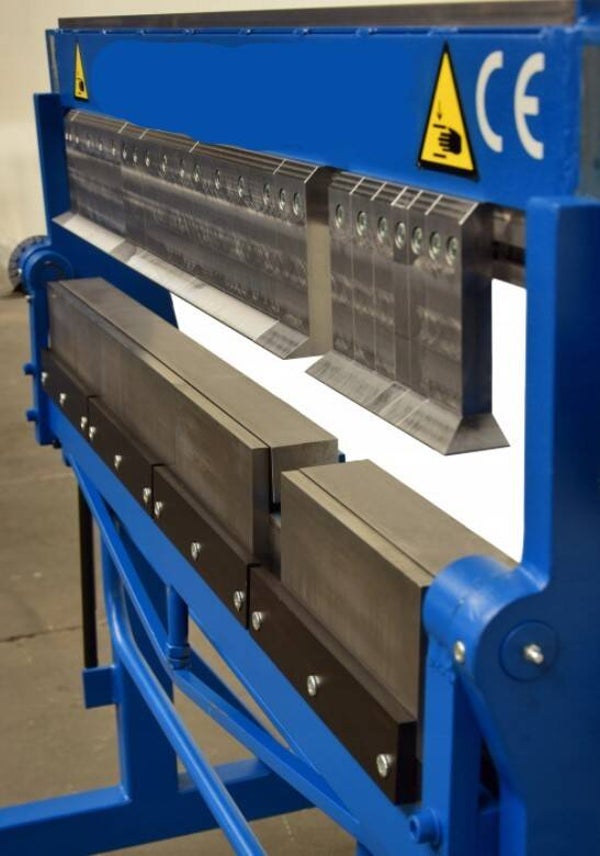

De belangrijkste werkelementen van de vouwmachine zijn 3 werkbalken: vast, persen en buigen.

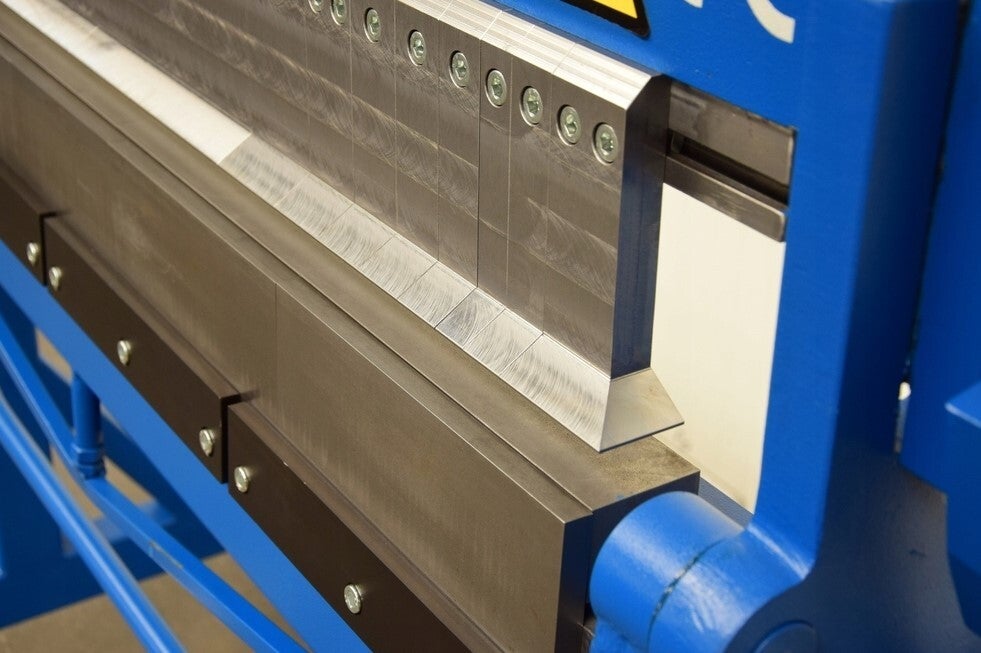

De drukbalk is uitgerust met verwisselbare segmenten die het mogelijk maken om zeer complexe gootstukken uit te voeren. Het wordt omhoog en omlaag gebracht door een hendel. Twee gasflessen helpen bij het optillen van de drukbalk. De drukbalk is zo ontworpen dat het bovenste deel als geleider voor de cirkelschaar fungeert.

De vaste balk is tevens voorzien van verwisselbare segmenten, wat de functionaliteit van de machine aanzienlijk vergroot.

De buigbewerking wordt uitgevoerd door de buigbalk te roteren met behulp van een handgreep met een bepaalde hoekwaarde, ook uitgerust met vervangbare segmenten. De gradenboog die aan de linkerkant van de vouwmachine is gemonteerd, toont de huidige buighoek van het vel, gezien vanaf de voorkant. Een gasfles ondersteunt het optillen van de buigbalk.

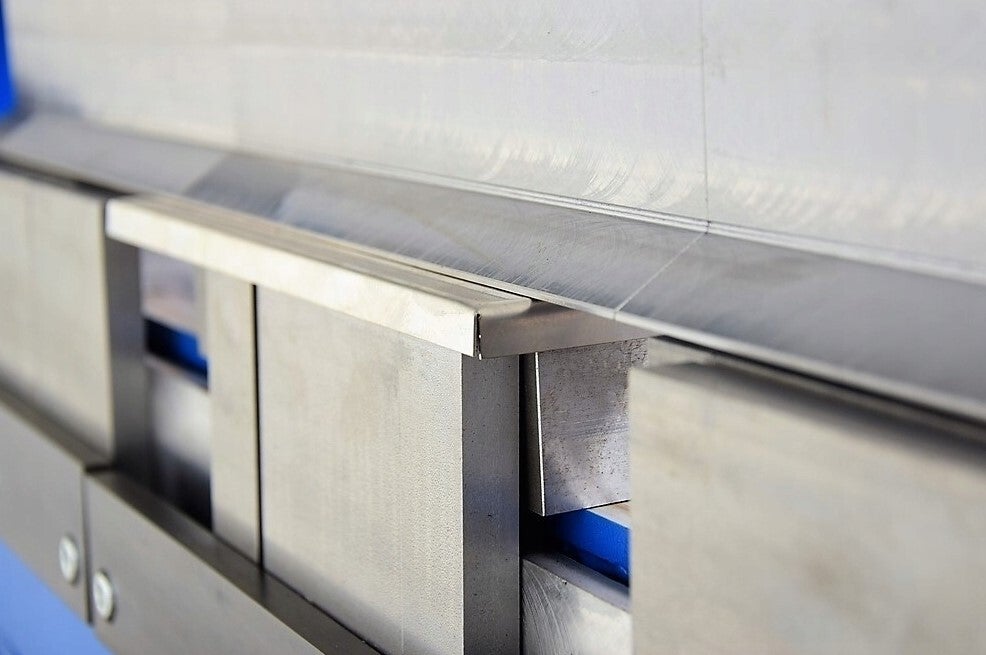

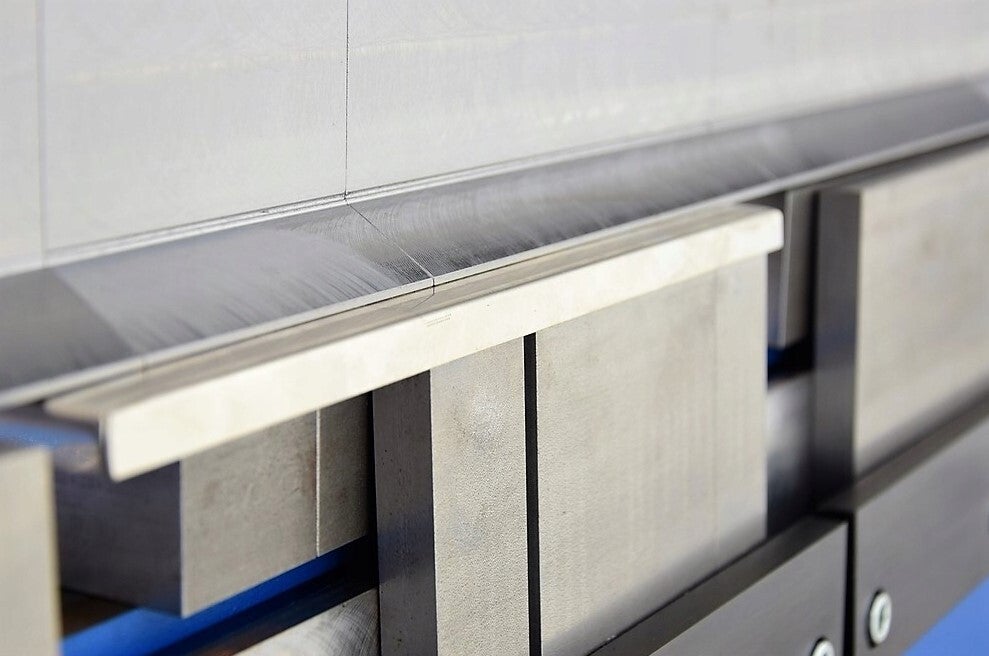

De buigbalk is in positie verstelbaar ten opzichte van de vaste balk. Deze parameter is van invloed op de buigradius van de plaat en de grootte ervan hangt ook af van de dikte van de gebogen plaat.



De machine heeft een CE-conformiteitsverklaring

De onderdelen van de buigmachine worden gemaakt op nauwkeurige CNC-bewerkingsmachines.

De vouwmachine is bedekt met een dubbele laag hoogwaardige verf - het schilderproces wordt uitgevoerd in een professionele, verwarmde en geventileerde spuiterij.
