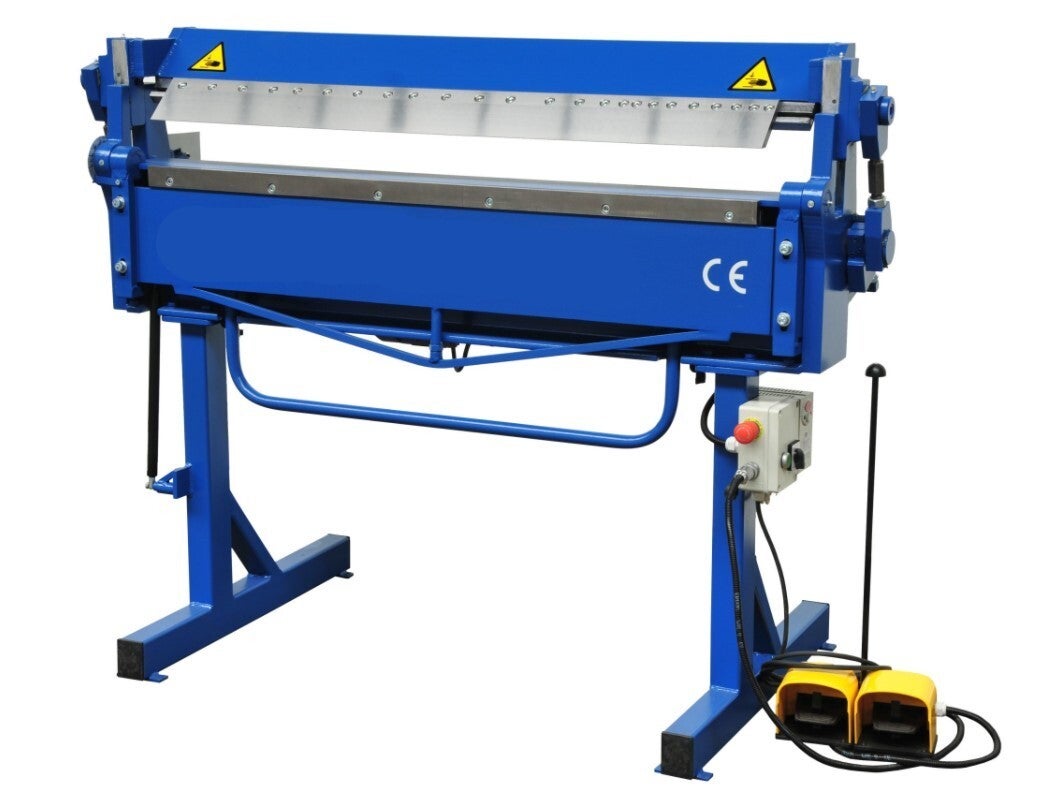

SEGMENT PLOOIBANK PS1270 / 2.0 ELEK

€ 4.530,00

SEGMENT PLOOIBANK PS1270 / 2.0 elektrisch

Werkbreedte 1270 mm

Te verwerken dikte 2.0mm

Een buigmachine die vooral wordt gebruikt voor het uitvoeren van gootstukken zoals schoorsteenranden en allerhande carrosserie maar dit toestel is ook ideaal voor de meest complexe vormen.

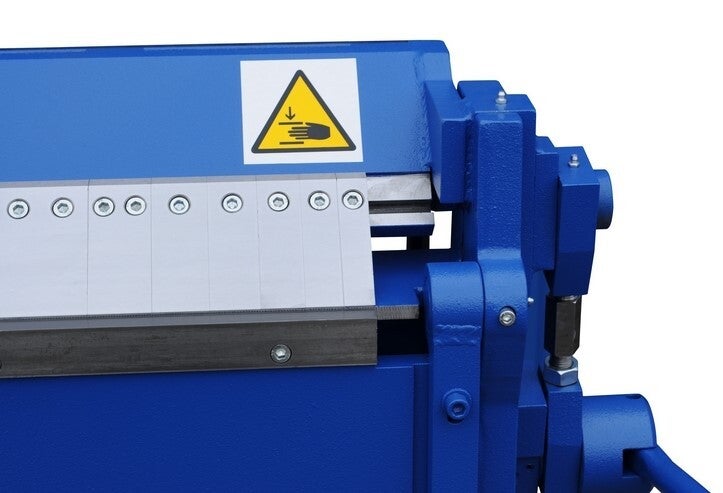

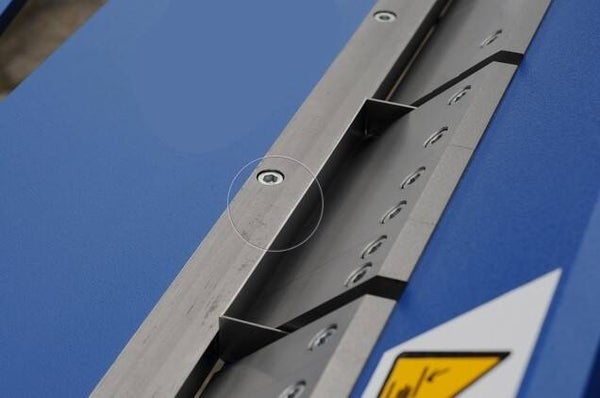

De bovenbalk is voorzien van gesegmenteerde messen met de volgende afmetingen: 25/30/35/40/45/50/75/100/150/200/250/270 mm.

De messen zijn gemaakt van hoogwaardig staal waardoor de buigmachine jarenlang kan worden gebruikt met behoud van de juiste buigparameters.

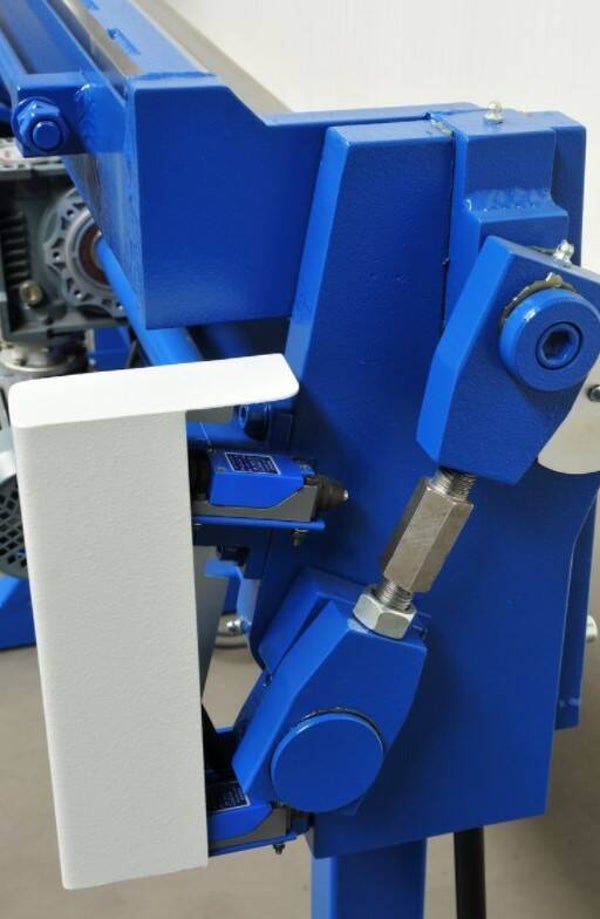

Voetbediening met de aandrijving van de bovenste drukbalk stelt de operator in staat om het materiaal vrij te manoeuvreren tijdens plaatwerk. Het ontwerp van de drukbalkaandrijving is beschermd door patent nr. 230852.



Technische parameters / uitrusting:

  • - werkbreedte - 1270 mm
  • - maximaal dikte van het gevouwen vel - 2,0 mm (voor Rm <400MPa)
  • - breedte van de buigbalk - 20 mm
  • - maximale buighoek - 135 graden
  • - machinegewicht - 450 kg
  • - een frame verondersteld aan de achterkant van de machine om het plaatwerk te ondersteunen
  • - regels voor het snijden van plaatwerk
  • - gradenboog als standaarduitrusting
  • - gasfles ter ondersteuning van het optillen van de buigbalk
  • - elektrische aandrijving van de bovenste drukbalk

Afmetingen machine:

  • hoogte - 1.200 mm
  • breedte - 1.760 mm
  • diepte - 900 mm

De belangrijkste werkende elementen van de buigmachine zijn de balken: vast, druk en buigen.

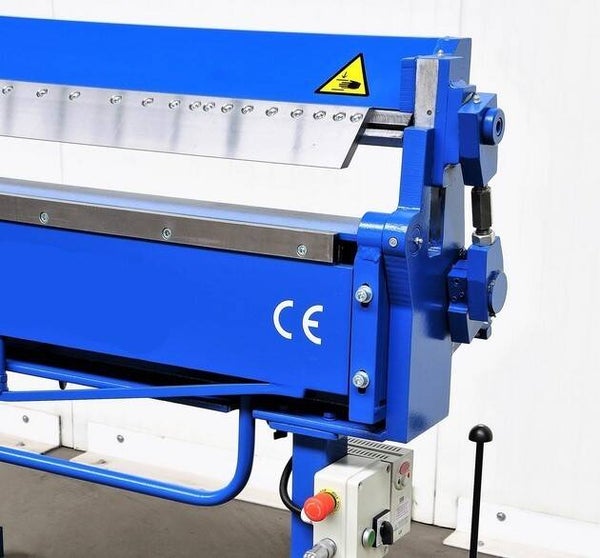

De klembalk is een beweegbare balk die wordt gebruikt om de plaat in de gewenste positie te fixeren.

Het is uitgerust met vervangbare segmenten die het mogelijk maken om zeer complexe bewerkingen uit te voeren.

Het wordt omhoog en omlaag gebracht met behulp van de voetpedalen.

Dankzij het gebruik van de LG-inverter bij de besturing van de vouwmachine is de snelheid van het optillen en neerlaten van de bovenbalk traploos.

De drukbalk is zo ontworpen dat het bovenste deel als geleider voor de cirkelschaar fungeert.

De buigbewerking wordt uitgevoerd door de hendel te draaien met een gespecificeerde hoekwaarde van de buigbalk.

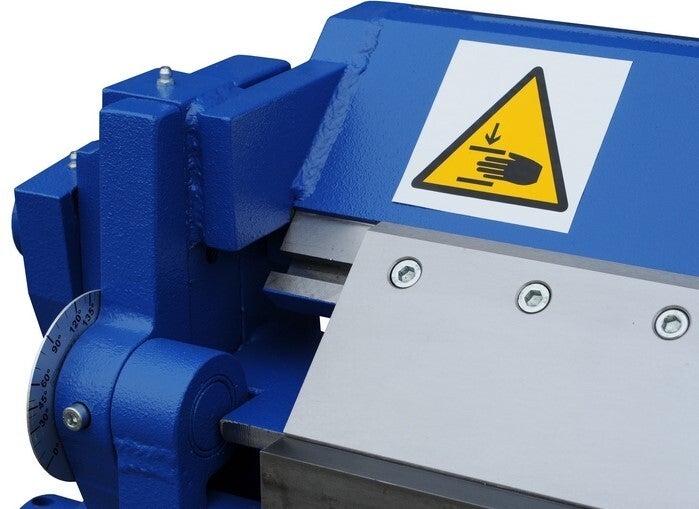

De gradenboog die aan de linkerkant van de vouwmachine is gemonteerd, toont de huidige buighoek van het vel, gezien vanaf de voorkant.

De buigbalk is in hoogte verstelbaar ten opzichte van de vaste balk. Deze parameter is van invloed op de buigradius van de plaat en de grootte ervan hangt ook af van de dikte van de gebogen plaat.



De onderdelen van de buigmachine worden gemaakt op nauwkeurige CNC-bewerkingsmachines.

De vouwmachine is bedekt met een dubbele laag hoogwaardige verf - het schilderproces wordt uitgevoerd in een professionele, verwarmde en geventileerde spuiterij.
