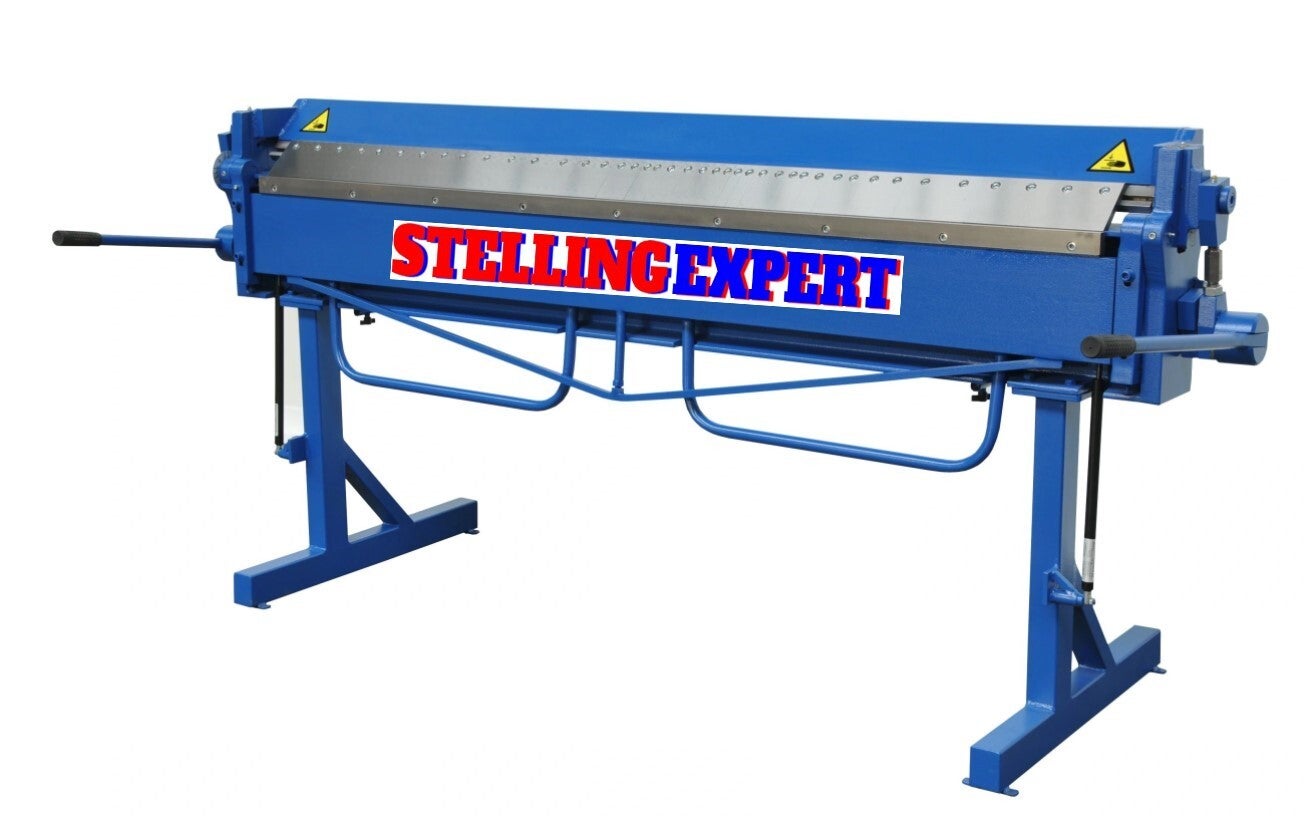

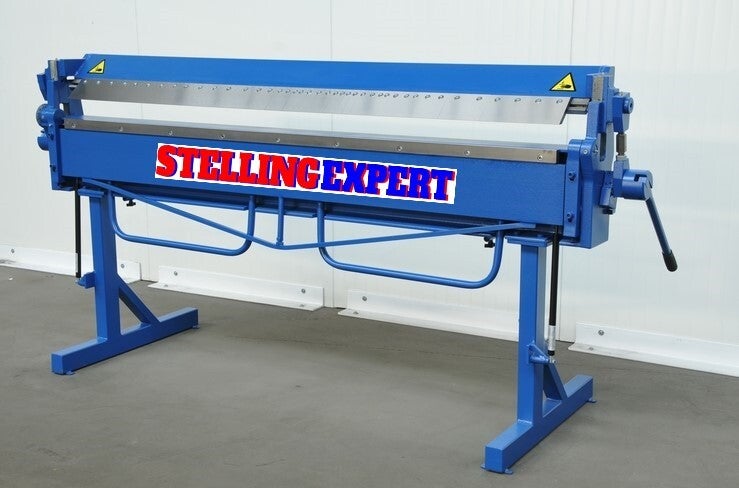

SEGMENT PLOOIBANK PS2000 / 1.2

€ 4.190,00

SEGMENT PLOOIBANK PS2000 / 1.2

Werkbreedte 2100 mm

Te verwerken dikte 1.2mm

Een buigmachine die vooral wordt gebruikt voor het uitvoeren van gootstukken zoals schoorsteenranden en andere complexere stukken.

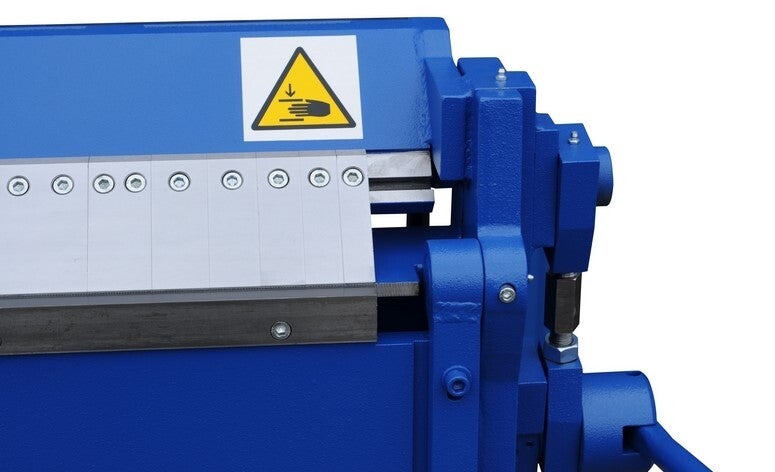

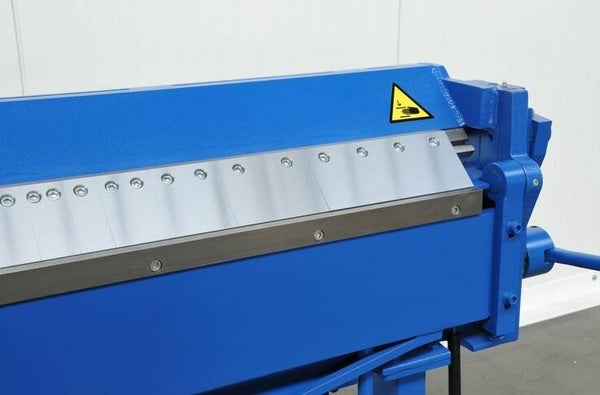

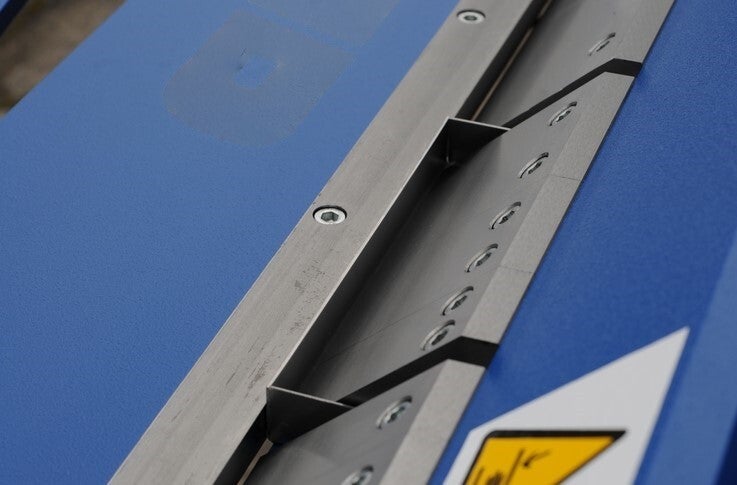

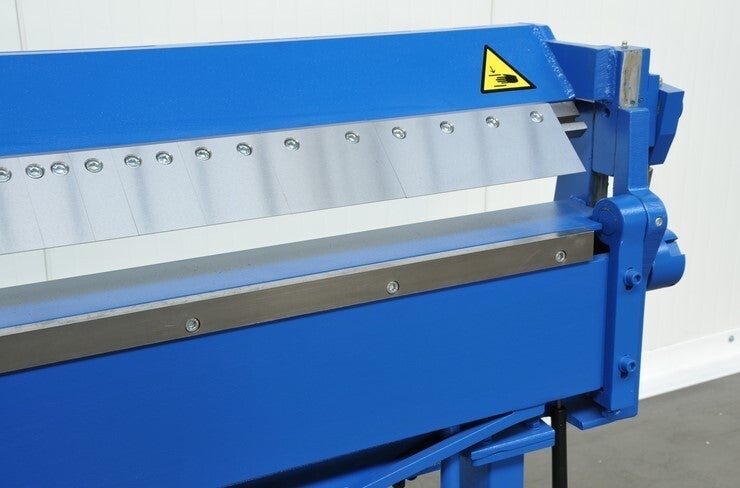

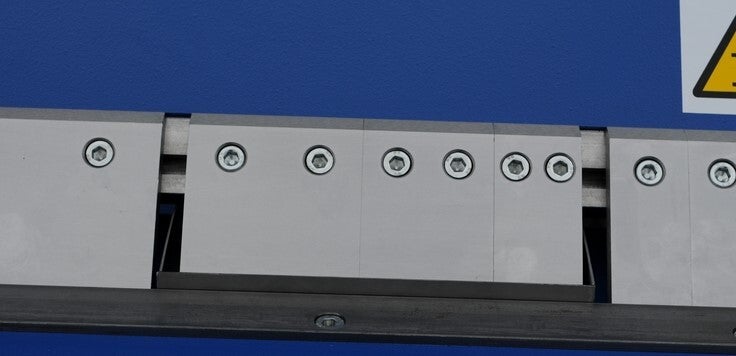

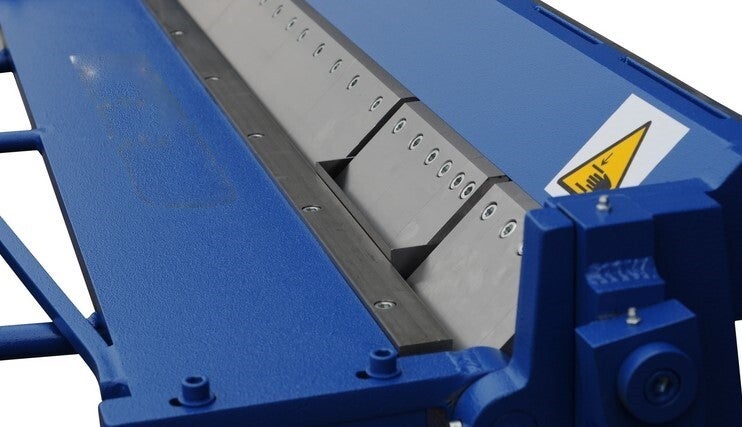

De drukbalk is voorzien van gedeelde segmentmessen met de volgende afmetingen: 25/30/35/40/45/50 / 2x75 / 100/150/200 / 2x250 / 270/500 mm.

De messen zijn gemaakt van hoogwaardig staal waardoor de buigmachine jarenlang kan worden gebruikt met behoud van de juiste buigparameters.



Technische parameters / uitrusting:

  • - werkbreedte - 2100 mm
  • - maximaal dikte van het gevouwen vel - 1,2 mm (voor Rm <400MPa)
  • - breedte van de buigbalk - 20 mm
  • - maximale buighoek - 135 graden
  • - machinegewicht - 600 kg
  • - afneembare poten - maken transport en laden veel gemakkelijker

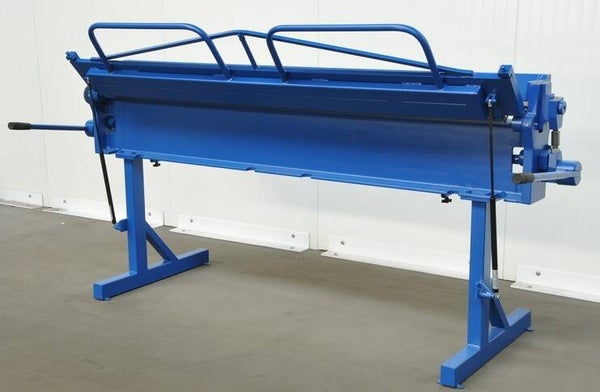

  • - een frame dat aan de achterkant van de machine is geïnstalleerd om het plaatwerk te ondersteunen
  • - regels voor het snijden van plaatwerk
  • - gradenboog als standaarduitrusting
  • - twee gasflessen die het optillen van de klapbalk ondersteunen
  • - twee gasflessen die het optillen van de drukbalk ondersteunen

Afmetingen machine:

  • hoogte - 1.200 mm
  • breedte - 2.590 mm
  • diepte - 900 mm

De belangrijkste werkende elementen van de buigmachine zijn de balken: vast, druk en buigen.

De klembalk is een beweegbare balk die wordt gebruikt om de plaat in de gewenste positie te fixeren.

Het is uitgerust met vervangbare segmenten die het mogelijk maken om zeer complexe bewerkingen uit te voeren.

Het wordt omhoog en omlaag gebracht door een hendel. De drukbalk is zo ontworpen dat het bovenste deel als geleider voor de cirkelschaar fungeert.

De buigbewerking wordt uitgevoerd door de hendel te draaien met een gespecificeerde hoekwaarde van de buigbalk. De gradenboog die aan de linkerkant van de vouwmachine is gemonteerd, toont de huidige buighoek van het vel, gezien vanaf de voorkant.

De buigbalk is in hoogte verstelbaar ten opzichte van de vaste balk. Deze parameter is van invloed op de buigradius van de plaat en de grootte ervan hangt ook af van de dikte van de gebogen plaat.



De onderdelen van de buigmachine worden gemaakt op nauwkeurige CNC-bewerkingsmachines.

De vouwmachine is bedekt met een dubbele laag hoogwaardige verf - het schilderproces wordt uitgevoerd in een professionele, verwarmde en geventileerde spuiterij.
