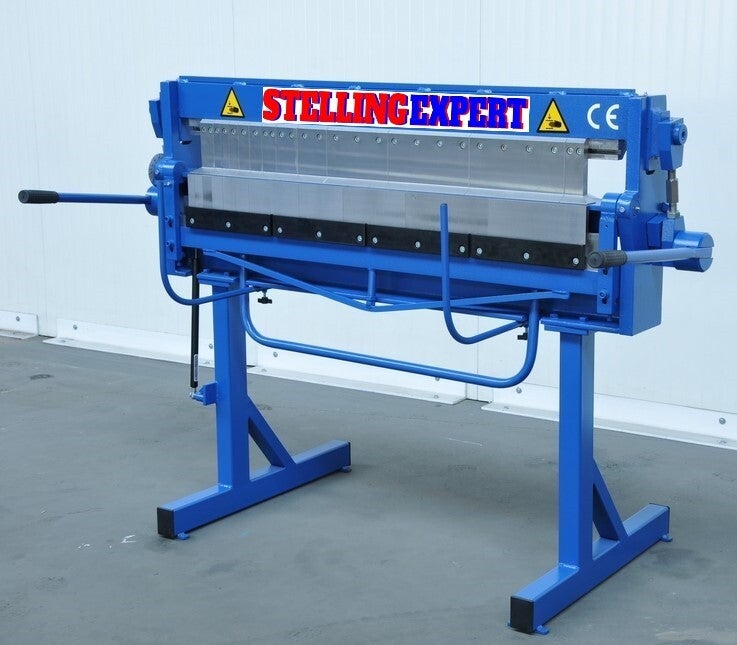

SEGMENT PLOOIBANK PSS1270 / 1.2

€ 4.140,00

SEGMENT PLOOIBANK PSS1270 / 1.2

Werkbreedte 1270 mm

Te verwerken dikte 1.2mm

Een buigmachine die vooral wordt gebruikt voor het uitvoeren van gootstukken zoals schoorsteenranden, complexe vormen en vele andere.

De functionele structuur zorgt voor een groot gebruikscomfort en een breed scala aan praktisch gebruik.

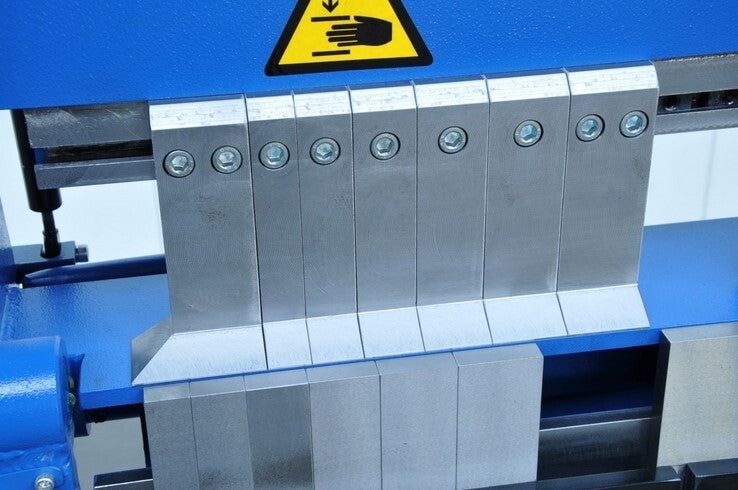

Boven- en onderbalk voorzien van gesegmenteerde messen met afmetingen: 25/30/35/40/45/50/75/100/150 / 200/250/270 mm.

De messen zijn gemaakt van hoogwaardig staal waardoor de buigmachine jarenlang kan worden gebruikt met behoud van de juiste buigparameters.

De hoogte van de speling tussen de machinebasis en de bovenmessen is maar liefst 102 mm, de maximale buighoek is 155 graden en de breedte van de buigbalk is slechts 15 mm, wat zich vertaalt in zeer grote mogelijkheden van plaatwerk .

De stabiele en massieve constructie (machinegewicht 350 kg) zorgt voor een storingsvrij buigen van staalplaten tot een dikte van 1,2 mm.



Technische parameters / uitrusting:

  • - werkbreedte - 1270 mm
  • - maximale dikte van het gebogen plaatwerk - 1,2 mm (voor Rm <400MPa)
  • - maximale buighoek - 155 graden
  • - breedte van de buigbalk - 15 mm
  • - machinegewicht - 350 kg
  • - vervangbare segmentmessen voor onder- en bovenbalk
  • - afneembare poten - maken transport en laden veel gemakkelijker
  • - een frame dat aan de achterkant van de machine is geïnstalleerd om het plaatwerk te ondersteunen
  • - regels voor het snijden van plaatwerk
  • - gradenboog als standaarduitrusting
  • - gasfles ter ondersteuning van het optillen van de buigbalk
  • - twee gasflessen die het optillen van de drukbalk ondersteunen

Afmetingen machine:

  • hoogte - 1.250 mm
  • breedte - 1.760 mm
  • diepte - 990 mm

De belangrijkste werkelementen van de vouwmachine zijn 3 werkbalken: vast, persen en buigen.

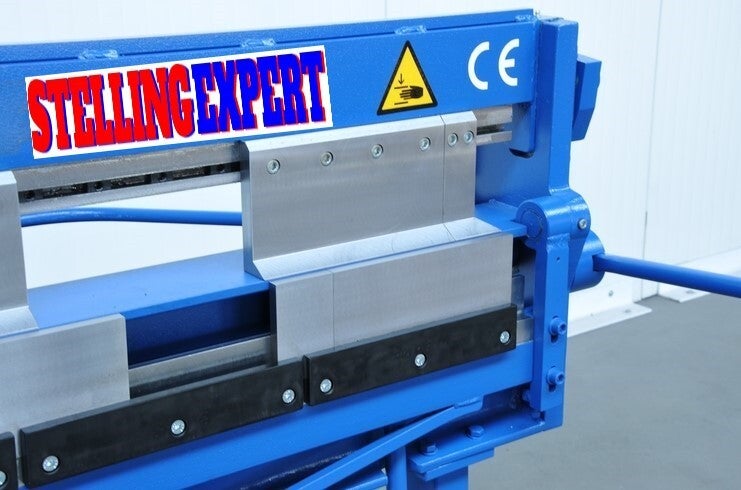

De drukbalk is uitgerust met verwisselbare segmenten die het mogelijk maken om zeer complexe gootstukken uit te voeren. Het wordt omhoog en omlaag gebracht door een hendel.

Twee gascilinders helpen bij het optillen van de drukbalk. De drukbalk is zo ontworpen dat het bovenste deel als geleider voor de cirkelschaar fungeert.

 De buigbewerking wordt uitgevoerd door de buigbalk te roteren met behulp van een handgreep met een bepaalde hoekwaarde, ook uitgerust met vervangbare segmenten. De gradenboog die aan de linkerkant van de vouwmachine is gemonteerd, toont de huidige buighoek van het vel, gezien vanaf de voorkant. Een gascilinder ondersteunt het heffen van de giek.

De buigbalk is in positie verstelbaar ten opzichte van de vaste balk. Deze parameter is van invloed op de buigradius van de plaat en de grootte ervan hangt ook af van de dikte van de gebogen plaat.



De onderdelen van de buigmachine worden gemaakt op nauwkeurige CNC-bewerkingsmachines.

De vouwmachine is bedekt met een dubbele laag hoogwaardige verf - het schilderproces wordt uitgevoerd in een professionele, verwarmde en geventileerde spuiterij.
