Rolbank / felsmachine 1300/1.5 elektrisch
Rolbank felsmachine
Werkbreedte 1250mm
Te verwerken dikte 1.5mm
Elektrische bediening
RB-1300 / 1.5 buigmachine met elektrische aandrijving is een machine die wordt gebruikt voor het oprollen, buigen van cilindrische buizen, conische buizen met lage conus, goten en alle soorten platen tot 1,50 mm dik en trekvast sterkte Rm tot 400 MPa.
De belangrijkste werkende elementen van de haspel zijn 3 assen.
Twee ervan bevinden zich in het voorste deel van de machine (bovenste en onderste) en hebben de functie om het opgerolde plaatwerk te trekken.

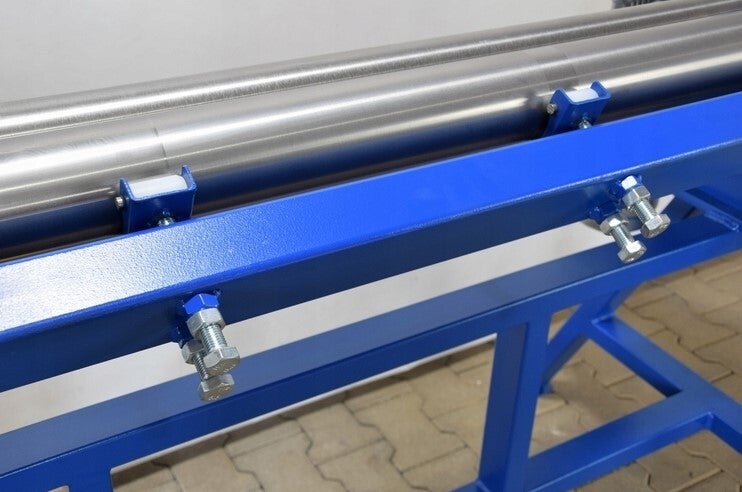

De derde, aan de achterkant van het apparaat, de zogenaamde losse as dankzij de aanpasbaarheid van de positie, geeft het de juiste diameter van de bewerkte plaat. De tussenrol wordt ondersteund door twee rolwagens die op het draaistelframe zijn gemonteerd en die tijdens het afstellen met de rol meebewegen.
Een dergelijke ontwerpoplossing voorkomt dat de as vervormt tijdens het oprollen van platen.

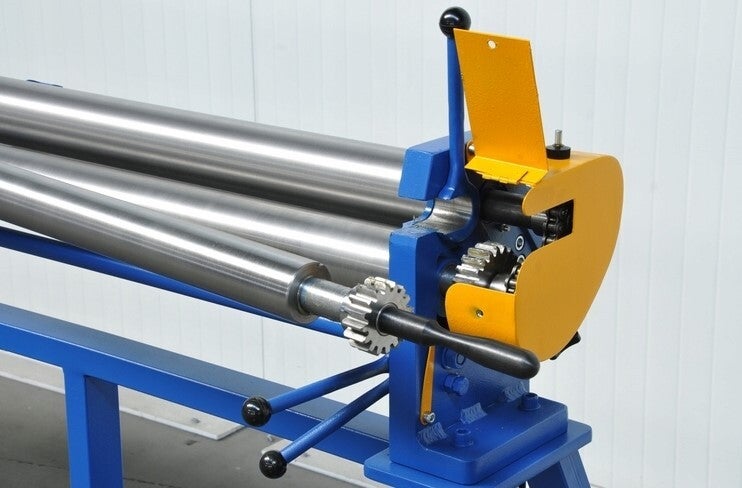

Door het extra frezen in de bovenas is het mogelijk om sloten voor regenpijpen op de haspel te maken. De eenzijdig afneembare bovenste as zorgt voor een snelle verwijdering van het werkstuk.

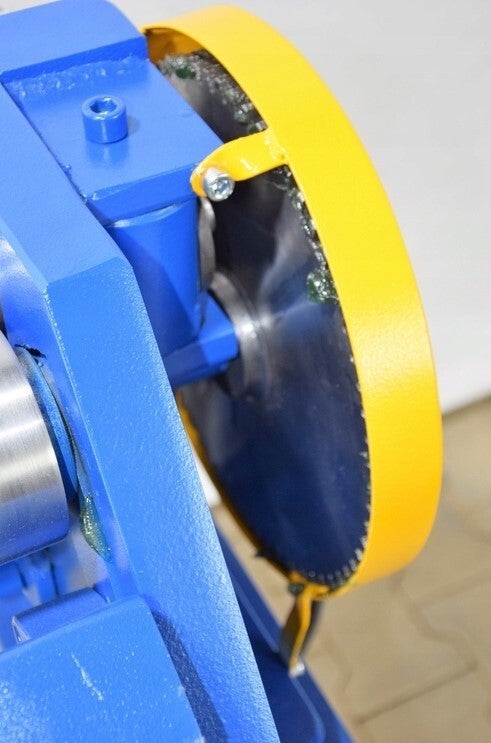

Een extra kettingoverbrenging in de haspel, die de tussenas aandrijft, verbetert de werkparameters tijdens het opwikkelen.

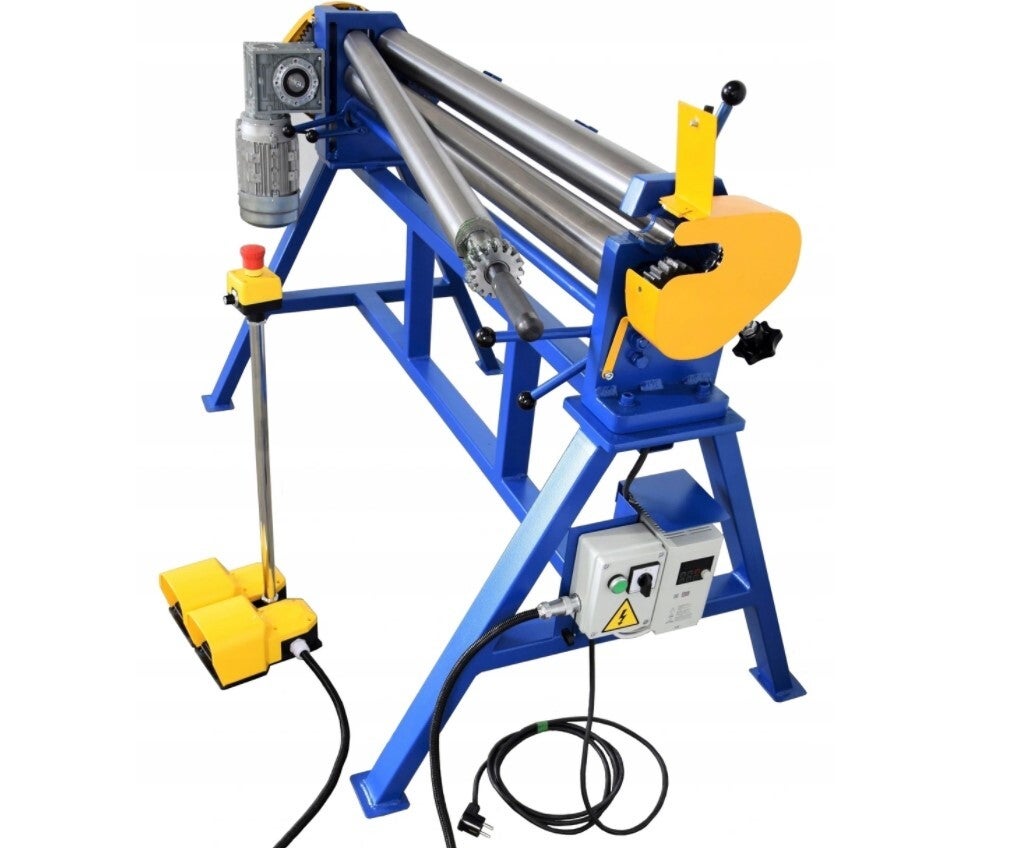

Het gebruik van de omvormer in het elektrische systeem maakt een traploze aanpassing van de rotatiesnelheid van de werkende assen mogelijk vanaf de voorplaat van de omvormer of de potentiometer op de bedieningspedalen van de machine (links- en rechtsdraaiend schakelen).
U hebt geen driefasige voeding nodig om de haspel aan te drijven - de voeding is eenfasig 230 V.
De machine is uitgerust met een veiligheidsschakelaar en heeft een verklaring van overeenstemming met de normen van de EU
Technische specificaties:
- Maximaal plaatdikte: 1,5 mm voor Rm <400 MPa
- Motorvermogen: 1,1 kW
- Overbrenging motortoestel: 1:30
- Machinevoeding: eenfasig
- Rotatiesnelheid van de bovenste en onderste assen: 0 - 26 rpm
- De snelheid van de verwerkte plaat: 0 - 7,3 m/min
- Maximale plaatbreedte: 1250 mm
- Diameter werkrollen: 1x60 mm, 2x90 mm
- De minimale diameter van het gewalste plaatwerk: 100 mm
- Maximale diameter van het gewalste plaatwerk: 1000 mm
- Gewicht: 330 kg
Afmetingen machine:
- hoogte - 1.100 mm
- breedte - 1.800 mm
- diepte - 700 mm
