De RB1300/1.5 buigmachine is een machine die wordt gebruikt voor het op- en afrollen van cilindrische buizen, conische buizen met lage conus, goten en alle soorten platen tot een dikte van 0,80 mm en een treksterkte Rm tot 400 MPa.
De belangrijkste werkende elementen van de haspel zijn 3 assen.
Twee ervan bevinden zich in het voorste deel van de machine (bovenste en onderste) en hebben de functie om het opgerolde plaatwerk te trekken.

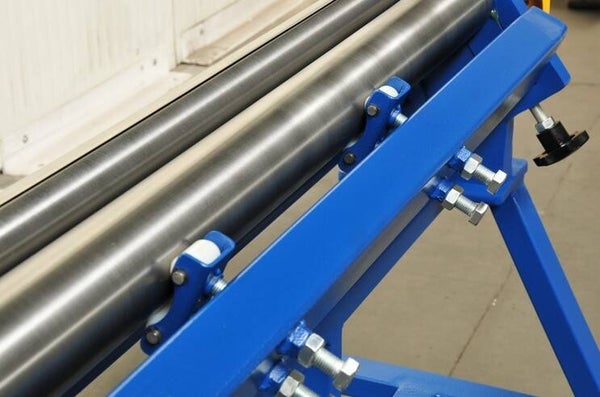

De derde, aan de achterkant van het apparaat, de zogenaamde losse as dankzij de aanpassing van de positie, geeft het de juiste diameter van de bewerkte plaat.
Door het extra frezen in de bovenas is het mogelijk om sloten voor regenpijpen op de haspel te maken.

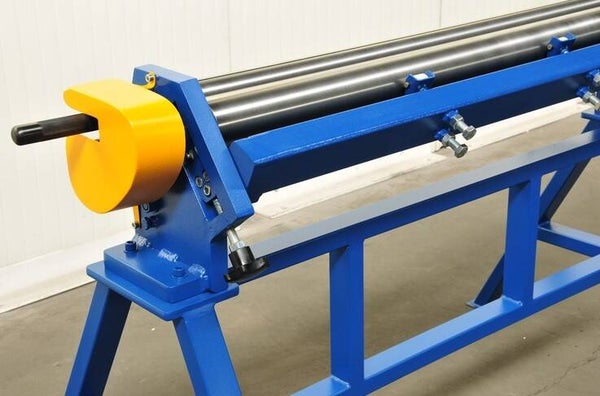

De eenzijdig afneembare bovenste as zorgt voor een snelle verwijdering van het werkstuk.

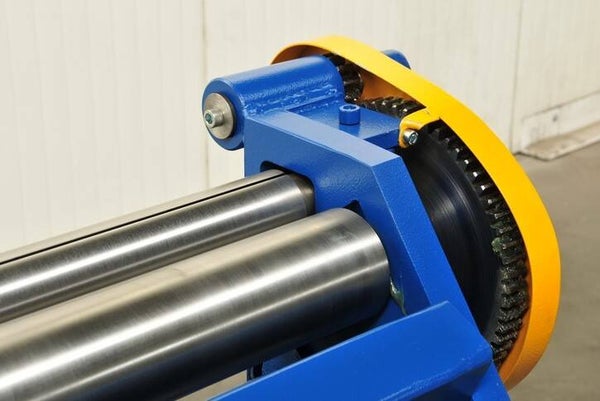

Een extra kettingoverbrenging in de haspel, die de tussenas aandrijft, verbetert de werkparameters tijdens het opwikkelen.

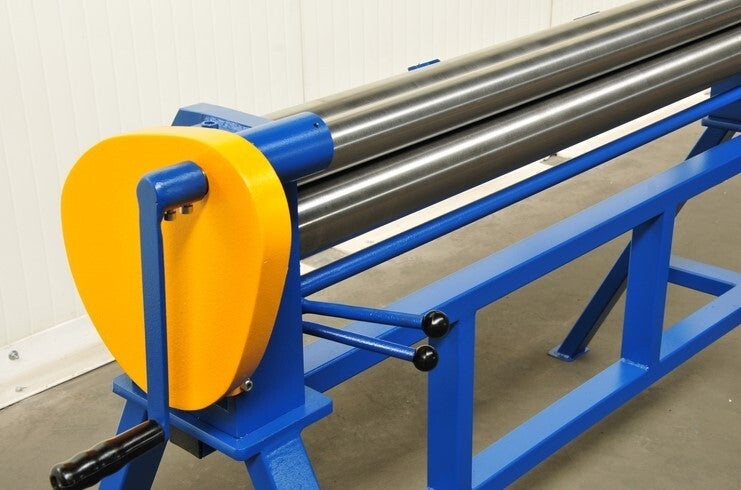

De haspelassen worden handmatig aangedreven door een cilindrisch tandwiel met een kruk.
Technische specificaties:
- Maximaal plaatdikte: 1,5 mm voor Rm <400 MPa
- Maximale plaatbreedte: 1.300 mm
- Diameter werkrollen: 1 x 65 mm, 2 x 90 mm
- De minimale diameter van het gewalste plaatwerk: 100 mm
- Maximale diameter van het gewalste plaatwerk: 1000 mm
- Gewicht: 260 kg
Afmetingen machine:
- hoogte - 1.100 mm
- breedte - 1.800 mm
- diepte - 700 mm
De haspelelementen zijn gemaakt op nauwkeurige CNC-bewerkingsmachines.
De rolbank is bedekt met een dubbele laag hoogwaardige verf - het schilderproces wordt uitgevoerd in een professionele, verwarmde en geventileerde spuiterij.
